對于EPS泡沫板的陳化時間來說，很多的廠家都是知道是需要陳化的，對于陳化時間，可能知道的并不具體，對于EPS泡沫板來說，也是肯定需要陳化的 接下來，模塑聚苯板廠家就詳細的和大家分析下吧。

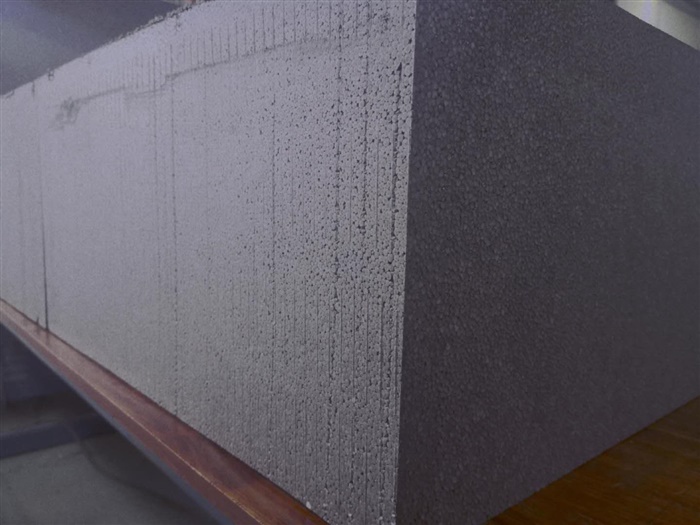

         從板機出來后EPS板制品表面潮濕，且內部的中心溫度約在90～105℃，同時制品內部也含有少量加熱時產生10％～15％的水蒸氣凝結水，此時必須對制品進行干燥處理后才能確保制品質量。如將脫模的模塑EPS板即刻放在低溫則會產生制品收縮、變形，為防止收縮或變形，達到干燥內部水分目的，模塑聚苯板廠家建議應將膨脹泡沫制品放置在60℃的溫室內，保持不低于5d陳化時間，或者在自然條件下保持42d的陳化、晾曬時間。也可在60℃的溫室內適當短時存放后，再在自然條件下短時存放的兩結和的陳化方法，以便在相對短時間陳化能逐步排除水分和達到穩定產品目的。

         模塑EPS制品在生產兩天后才能達到它的承載能力。剛出模時對壓力很敏感，主要泡孔中蒸汽和殘留的發泡劑的冷凝會導致部分真空，當泡孑L吸入空氣后才能達到壓力平衡。

         通過放置一定時問后，使殘留微量的發泡劑散發，防止發泡劑的殘留而對泡沫有軟化作用。如模塑泡沫不經足夠陳化時間切割板材時，甚至由于水分存在切割產生氣體膨脹，繼而會導致板材對角線出現較大偏差。

         泡沫主體反應(或稱基本反應)完成后，經過適當陳(熟)化后，使熱固型膨脹泡沫或熱塑型制品的任何物理反應和化學反應都能結束，以便在使用時確保制品的技術性能穩定、規格尺寸穩定不變形，未經足夠陳化時間而施工后會出現板材翹曲、膨脹或與飾面脫層、裂縫等不良現象發生。

         如果泡沫制品不經過足夠陳(熟)化時間使用，模塑聚苯板廠家解釋到泡沫中有機類發泡劑不能與空氣置換而降低防火等級，如果將泡沫制品長時間暴露在戶外高溫的環境下，如果是阻燃板，那么阻燃劑可能會逸出，從而降低防火效果。如果是其他產品，那么產品的重量將會下降，影響質量。
